HumiSeal三防漆--防湿剂
品牌： HumiSeal
型号： 三防漆；防湿剂
材质： 聚烯烃，丙烯酸，氨基甲酸树脂
型号： 三防漆；防湿剂
材质： 聚烯烃，丙烯酸，氨基甲酸树脂
| Humiseal®是用在印刷电路板上以防湿、绝缘为目的的披覆涂层剂（Conformal Coatings）。广泛应用于汽车、家电、航空等领域。 针对近几年的环境保护法规，本公司率先开发和引进符合环保法规的产品。还备有低VOC等级的产品。 |

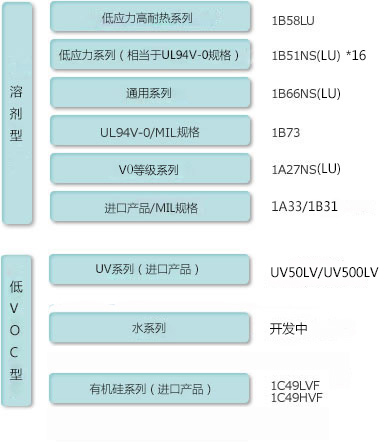

| 型号 | 1B58LU※19 | 1B51NS | 1B51NSLU | 1B66NS | |
固 化 前 性 能（液体） | 主要成分 | 聚烯烃 | 聚烯烃 | 聚烯烃 | 聚烯烃 |
| 固体含量（%） | 21 | 21 | 21 | 35 | |
| 粘度mPa*s | 230 | 230 | 230 | 230 | |
比重（g/ml） | 0.8 | 0.8 | 0.8 | 0.91 | |
| 外观 | 淡黄色透明 | 淡黄色透明 | 淡黄色透明 | 透明 | |
| 表干时间 | ＜10min | ＜10min | ＜10min | ＜10min | |
| 最佳干燥条件（h/℃） | 24/25 0.5/50 | 24/25 0.5-1/50 | 24/25 0.5-1/50 | 24/25 0.5-1/50 | |
| 闪点（℃） | -4.3 | -4.3 | -4.3 | -4.3 | |
固 化 后 性 能 | 使用温度范围 | -40~140℃ | -40~130℃ | -40~130℃ | -40~125℃ |
| 热冲击实验※5 | 合格 | 合格 | 合格 | 合格 | |
| 拉伸强度※6 | 34 | 26 | 26 | 16 | |
| 延伸率※6 | 503 | 452 | 452 | 156 | |
| 杨氏模量※7 | 19 | 73 | 73 | 180 | |
| 附着性※8 | 100/100 | 100/100 | 100/100 | 100/100 | |
| 绝缘电阻※10 | 2.0×1015 | 2.0×1015 | 2.0×1015 | 2.0×1015 | |
| 击穿电压※11 | 90 | 78.6 | 78.6 | 22.4 | |
| 耐电压※5 | ＞1500 | ＞1500 | ＞1500 | ＞1500 | |
| 介电常数※11 | 2.0 | 2.4 | 2.4 | 2.5 | |
| 介电损耗因数※13 | 0.006 | 0.01 | 0.01 | 0.01 | |
| 吸湿性(g/㎡・24h)※14 | 6.0 | 6.2 | 6.2 | 6.0 | |
| 规格※16 | － | UL94V-0 | UL94V-0 | － | |
| 稀释剂 | 906 | 903//904 | 903/904 | 901 | |
| 荧光剂 | ○ | － | ○ | － | |
| 气溶胶 | － | － | － | ○ |
| 型号 | 1B66NSLU | 1A27NS | 1A27NSLU | 1B73 | UV50LV | UV500LV | |
固 化 前 性 能 （液体） | 主要成分 | 丙烯酸 | 丙烯酸 | 丙烯酸 | 丙烯酸 | 丙烯酸・氨基甲酸树脂 | 丙烯酸・氨基甲酸树脂 |
| 固体含量（%） | 35 | 50 | 50 | 30 | 95 | 95 | |
| 粘度mPa*s | 230 | 750 | 750 | 250 | 80-120 | 80-120 | |
比重（g/ml） | 0.91 | 0.98 | 0.98 | 0.93 | 1.0 | 1.0 | |
| 外观 | 透明 | 黄色透明 | 黄色透明 | 透明 | 淡黄色透明 | 淡黄色透明 | |
| 表干时间 | ＜10min | ＜15min | ＜15min | ＜10min | -- | -- | |
| 最佳干燥条件（h/℃） | 24/25 0.5~1/50 | 24/25 0.5~1/50 | 24/25 0.5~1/50 | 24/25 0.5~1/50 | － | － | |
| 闪点（℃） | -4.3 | 23 | 23 | -1 | － | － | |
固 化 后 性 能 | 使用温度范围 | -40~125℃ | -40~125℃ | -40~125℃ | -40~125℃ | － | － |
| 热冲击实验※5 | 合格 | 合格 | 合格 | 合格 | － | － | |
| 拉伸强度※6 | 16 | 36 | 36 | － | － | － | |
| 延伸率※6 | 156 | 5 | 5 | － | － | － | |
| 杨氏模量※7 | 180 | 221 | 221 | 221 | 6.394 | 0.36 | |
| 附着性※8 | 100/100 | 100/100 | 100/100 | 100/100 | － | － | |
| 绝缘电阻※10 | 8.0×1014 | 3.5×1014 | 3.5×1014 | 5.5×1014 | － | － | |
| 击穿电压※11 | 22.4 | 7.5 | 7.5 | 6.3 | － | － | |
| 耐电压※5 | ＞1500 | ＞1500 | ＞1500 | ＞1500 | － | － | |
| 介电常数※11 | 2.5 | 3.5 | 3.5 | 2.6 | － | － | |
| 介电损耗因数※13 | 0.01 | 0.02 | 0.02 | 0.01 | － | － | |
| 吸湿性(g/㎡・24h)※14 | 60 | 60 | 70 | － | － | － | |
| 规格※16 | － | UL94V-0 | UL94V-0 | －UL94V-0 | － | － | |
| 稀释剂 | 906 | 903//904 | 903/904 | 901 | － | － | |
| 荧光剂 | ○ | － | ○ | ○ | ○ | ○ | |
| 气溶胶 | － | ○ | ○ | ○ | － | － |
注释
※1 完全固化时间 30日/25℃
※2 Fusion"H"型蛍光灯用120W/cm电源出力总电力1800W加热
※3 未固化的部分会通过空气中的湿气去固化，需要2到3天的时间。
※4 参考值 8.4kW(120W/cm2)、高圧水銀灯 HAL-700NL 传送速度 1.0/min、灯距离8cm、照度峰值545mW/cm2、积算光量3434mJ/cm2
※5 MIL-I-46058C
※6 JIS K 5400 8.8
※7 JIS K 7127 7.5
※8 JIS K 5600-5-6
※10 JIS Ⅱ型梳型电路板
※11 kV/mm(JIS C 2110 8.2)
※12 kV/mil(ASTM D-149)
※13 ASTM-D150-65T 25℃1MHz
※14 JIS Z 0208(100μ)
※16 膜厚15-30μm时的燃烧
※17 数据更新中
※19 新的产品，详细请咨询
上一篇：没有了
